產品標題:CX6000電流互感器過電壓保護器
工作電源:AC220V±20%功耗<5W
正常漏電流:≤1mA
導通電壓UC:150V±10%(可以根據用戶要求設定)
導通時間TS:50ms≤Ts≤250ms
遙信繼電器接點容量:AC220V/5A
抗電磁干擾功能:符合IE C255-22的標準規定
保護繼電器接點容量:AC220V/5A
用的CT規格:二次側峰值大于150V
保護電流:≥5A

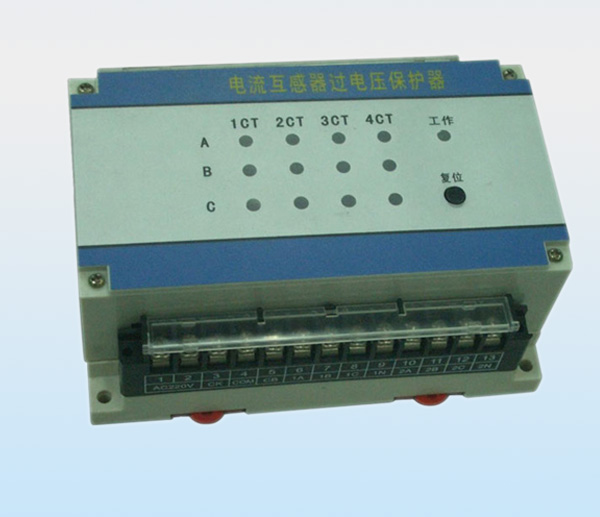

產品名稱:CX6000電流互感器過電壓保護器
使用環境:溫度-20~70℃相對濕度≤95%RH無凝露
使復方式:按壓“使復”按鈕,自動復位
引用標準:符合IEC8
在電力系統中,電流互感器(CT)廣泛應用于一次測量與控制。在正常工作時,互感器二次側處于近似短路狀態,輸出電壓很低。在運行中如果二次繞組開路,或一次繞組流過異常電流(如雷電流、諧振過電流、電容充電電流、電感啟動電流等),都會(huì )在二次側產生數千伏甚至上萬伏的過電壓,這不僅給二次系統絕緣造成危害,還會(huì )使互感器過激而燒損,甚至危及工作人員的生命安全。
CX6000電流互感器過電壓保護器應用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等,對CT二次側的異常過電壓保護,保護器接于二次繞組兩端,正常運行時漏電及小,成高阻狀態。當發生異常過電壓時,保護器迅速動作而短路,面板上顯示故障的部位,并有無源信號輸出。當故障排除后,電路恢復原狀后,又重新投入正常運行工作。
使用CX6000電流互感器過電壓保護器,能夠有效的防止因電流互感器二次開路引起的事故。
1、正常工作時,流入保護器的電流不超過0.1mA,不影響CT正常工作。
2、當A(或B、C),N兩端電壓超過150V時YT-CTB短接A(或B,C),N。
3、繼電器的接點容量大于5A。所以故障時,能使CT二次側可靠短路。
4、繼電器接點具有保持功能,按壓“復位”按鈕,才能解除保護。
5、若是在停電狀態下解除了故障,掉電后裝置自動復位。
6、裝置提供一對常開接點和一對常閉接點,接點容量AC220V/5A??山痈鞣N聲光報警或提供給綜合保護裝置使信息遠傳。當保護動作時,常開閉合,常閉打開。
工作電源 |
AC220V±20% |
正常漏電流 |
≤1mA |
|
功耗 |
<5W |
保護電流 |
≥5A |
|
導通時間TS |
50ms≤Ts≤250ms |
|||
導通電壓UC |
150V±10% (可以根據用戶要求設定) |
|||
遙信繼電器接點容量 |
AC220V/5A |
使用環境 |
溫度 -20~70℃ |
|
保護繼電器接點容量 |
AC220V/5A |
相對濕度 |
≤95%RH無凝露 |
|
使用的CT規格 |
二次側峰值大于150V |
|
|
|
使復方式 |
按壓“使復”按鈕,自動復位 |
|||
引用標準 |
符合IEC834-1要求 |
|||
外形尺寸 |
155mm×110mm×70mm(YT-CTB-3、YT-CTB-6、YT-CTB-9、YT-CTB-12)、48mm×48mm×76mm(YT-CTB-3)
|
|||
安裝方式 |
導軌式安裝或螺絲安裝(145mm×100mm) |
